Расчет вентиляции офиса

Сотрудники проводят на рабочем месте значительную часть дня, поглощая кислород и выдыхая углекислый газ. Основным условием обеспечения здоровой атмосферы, комфортного труда, работоспособности и производительности является эффективная вентиляция в офисе. В душном кабинете трудно работать, так как спертый воздух негативно влияет на мозг, приводит к упадку сил. Рассмотрим далее, что представляет собой вентиляционная система, как ее организовать и эксплуатировать.

Система вентиляции офисов

Основная функция системы вентиляции офиса — поддержание качества воздушной массы на нормативном уровне. Для ее реализации компоненты системы решают следующие задачи:

  • обеспечение поступления свежего воздуха в помещение;
  • правильное распределение приточного потока по всему зданию;
  • удаление загрязненного, отработанного воздуха с углекислым газом, излишками тепла.

Если вентиляция организована неправильно, то в помещении накапливаются вредные вещества — превышается допустимая концентрация диоксида углерода, углекислого газа, формальдегидов и других. Из-за них происходит кислородное голодание, интоксикация, ухудшается общее самочувствие находящихся в помещении людей.

Из-за недостаточной вентиляции в сочетании с высокой влажностью образуются плесень и грибок. Они могут вызывать аллергию, заболевания органов дыхания. Такой воздух ухудшает самочувствие персонала, снижает его работоспособность.

Требования к системе вентиляции офиса

Грамотно организованный воздушный обмен является важным условием обустройства любого офисного помещения. К вентиляционным системам предъявляются следующие обязательные требования, которым они должны соответствовать:

  • простое управление;
  • низкий уровень шума;
  • высокая производительность;
  • постоянный приток свежего воздуха;
  • своевременное и эффективное удаление загрязненных воздушных масс;
  • эргономичность и эстетичный внешний вид оборудования;
  • экономичный расход электричества;
  • простое обслуживание.

Нормы воздухообмена при расчете

Существуют нормы вентиляции в офисе, которые нужно соблюдать при ее проектировании и монтаже. Одним из главным показателей является температура воздуха в помещении. Для большинства стандартных кабинетов, залов оптимальным считается значение от 22°С до 24°С. Такая температура комфортна для поддержания хорошего самочувствия, умственной активности и работоспособности.

Поэтому в летний сезон важно соблюдать требования к охлаждению и притоку воздуха. Согласно российским нормативам, организация кондиционирования в офисном помещении должна проходить в соответствии со следующими нормами:

  • кабинет — 60 м³/час на одного сотрудника;
  • зал с перегородками — 40 м³/час;
  • коридор — 11 м³/час;
  • санузел — 75 м³/час;
  • приемная — 40 м³/час;
  • место для курения — 100 м³/час.

Оптимальная скорость воздушного обмена должна быть минимум 0.1 м/с. Показатель влажности нормирован в диапазоне от 30% до 60%. Чистота воздуха определяется предельно допустимым содержанием вредных веществ — не более 30%. Конкретные значения рассчитывают индивидуально для каждого помещения с учетом количества персонала и офисной техники, площади здания.

Виды вентиляции офисных помещений

В зависимости от площади и конфигурации помещения, задач вентиляции выбирают разные виды систем. Рассмотрим подробнее каждый из них.

Вытяжная

Вытяжная вентиляция в офисе — эффективный способ удаления отработанного воздуха. Вытяжки устанавливают локально для отведения загрязнений и излишнего тепла и в составе центральной вентиляционной системы.

Приточная

Приточная вентиляция в офисе необходима для постоянной подачи свежего воздуха в кабинеты. Часто для регулировки скорости и интенсивности потока ее дополняют вентилятором.

Воздух с улицы можно предварительно обрабатывать — очищать, увлажнять, нагревать. Для качественного воздухообмена устанавливают принудительное вентилирование.

Приточно-вытяжная

Данная разновидность системы воздухообмена является одной из наиболее востребованных. Одновременно она подает в офис свежий воздух и отводит отработанные, загрязненные массы. Дополнительно приток может увлажняться, осушаться, фильтроваться в зависимости от текущих потребностей. Каналы для отведения и подачи воздуха функционируют автономно и не соединены друг с другом.

Приточно-вытяжная вентиляция в офисе, дополненная рекуператором — наиболее эффективная система, которая снижает затраты на отопление и электричество. Рекуператор нагревает воздух, поступающий с улицы, теплом от отработанного. Свежий поток поступает в помещение уже подогретым, за счет чего помещение нужно меньше обогревать. Такой прибор максимально эффективен при большой температурной разнице на улице и в здании. Например, установка приточно-вытяжной системы с рекуператором финансово целесообразна, если в помещении 20°C, а на улице — 15°C.

Централизованная и децентрализованная

Центральная система вентиляции и кондиционирования представляет собой многофункциональный комплекс, который размещают в специально отведенном помещении или отдельно стоящем строении. Ее проектируют еще на стадии проектирования здания.

Такие системы востребованы при строительстве крупных деловых и торговых центров, концертных залов, стадионов. Они обеспечивают возможность независимого и индивидуального регулирования параметров воздуха одновременно в нескольких помещениях.

Отличным способом охлаждения воздуха в офисе большой площади являются канальные кондиционеры. Они смонтированы таким образом, что воздуховоды полностью скрыты в стенах или потолке.

Одним из самых популярных видов климатического оборудования в офисах являются настенные кондиционеры. Они отличаются компактностью, стильным оформлением, высокой эффективностью. Их устанавливают на стене под потолком. Управление производится пультом дистанционного оформления. Многие модели дополнительно оснащены обогревом, осушением и ионизацией воздуха.

Кассетные кондиционеры часто устанавливают в больших офисах и опен-спейсах с высокими потолками. Они очищают, нагревают и охлаждают воздух внутри помещения. Особенностью кассетных моделей является монтаж в конструкцию подвесного потолка. Они состоят из внешнего блока-конденсатора и внутреннего испарителя.

Системы “чиллер-фанкойлы” — оборудование для кондиционирования воздуха, в котором в качестве работающего вещества используется охлажденная жидкость. Это вода для жаркого климата и водный раствор этиленгликоля для холодного и умеренного. В отличие от фреона они обеспечивают общую эффективность и гибкость оборудования, не имеют ограничений при масштабировании магистрали.

Монтаж вентиляции офиса на практике

Особенности вентиляции офисных помещений

Современные офисы обычно разделены на блоки, в каждом из которых требуется организовать особые условия и разные системы вентиляции. Например, опен-спейс может находиться рядом с местом для курения и серверной.

Монтаж одной системы вентиляции в них нецелесообразен. Поэтому в проекте важно учитывать назначение каждого из помещений.

Зоны для курения

Если объединить комнату для курящего персонала с общей системой вентиляции, то дым будет распространяться по другим помещениям. Поэтому в месте для курения нужно установить отдельное, децентрализованное оборудование.

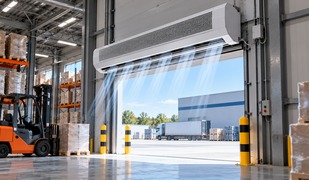

В курилках выше требование к скорости воздушного обмена, чем в обычных кабинетах. Его минимальное нормативное значение — 100 м³/час. Такая скорость позволяет быстро и эффективно удалять сигаретный дым. Дополнительно можно организовать воздушный заслон, который предотвращает проникновение запахов в другие помещения.

Серверные помещения

Серверные комнаты часто встречаются во многих крупных компаниях. В них содержится оборудование с важной информацией, поэтому требования к микроклимату достаточно строгие. При их несоблюдении техника может выйти из строя, что приведет к большим убыткам. Поэтому в серверной комнате организовывают локальную вентиляционную систему, не сообщающуюся с другими зонами здания.

Конференц-залы

Залы для конференций, выставок, совещаний и других подобных мероприятий отличаются тем, что в них находится большое количество людей в течение длительного времени. При этом стоит учитывать, что нагрузка на такие помещения неравномерная, так как они востребованы по особым случаям.

Система воздушного обмена в них периодическая и дискретная. Во время мероприятия вентиляция функционирует на пределе производительности для компенсации человеческой нагрузки. Когда зал пустует, ее нужно полностью выключить или перевести в экономичный режим.

Часто оборудование монтируют по периметру зала, чтобы равномерно распределить потоки воздуха по всему объему. Такая конфигурация предотвращает возникновение дискомфорта из-за холода, сквозняков.

Переговорные комнаты также часто пустуют, поэтому вентиляция в них обычно отключена. Запуск системы происходит автоматически — встроенный датчик определяет концентрацию углекислого газа. Когда вентиляция снизит его содержание до нормативного значения, оборудование отключится до следующего оповещения датчика.

Расчет вентиляции для офиса

При создании проекта производится расчет вентиляции для офиса, а именно следующих параметров:

  • аэродинамика. Определяется общее давление вентилятора, которое необходимо для равномерного перемещения воздушной массы по всем кабинетам офиса. Далее балансируют разветвления системы, чтобы воздух проходил через каждое из них;
  • курс воздушного обмена. Его рассчитывают отдельно для каждого помещения, учитывая действующие нормативы кратности, требования к отведению излишнего тепла, влаги;
  • удаление излишков тепла и влаги. Расчет этих параметров нужен, если в помещении важно организовать не воздухообмен, а поддержание комфортного уровня влажности и отведение излишнего тепла.

При выполнении расчетов проектировщики используют проект естественной вентиляции офиса, который был разработан при строительстве. Также учитывают сведения из плана-схемы интерьера здания, архитектурного чертежа участка с размеченными проемами дверей и окон.

Как организовать вентиляцию в офисе?

В зависимости от конфигурации офиса, его назначения, количества персонала организация вентиляции различается. Рассмотрим особенности проектирования и монтажа в классических и смешанных офисах, а также в опен-спейсах.

Классический офис

Офис классического формата представляет собой небольшое помещение, в котором одновременно работает 5-10 человек. Важно монтировать вентиляционное оборудование так, чтобы в кабинете не было слишком холодных и слишком душных зон.

Open-space

Воздухообмен в опен-спейс офисе должен быть спроектирован таким образом, чтобы исключить застои и сквозняки. Важно добиться равномерного распределения приточного воздуха по всему зданию. Это обеспечит комфорт персонала в масштабном помещении, в котором могут одновременно находиться более ста человек.

Смешанный офис

Комбинированный офис состоит из отдельных кабинетов и открытых рабочих площадок. При создании проекта вентиляции важно предусмотреть, чтобы воздух циркулировал максимально эффективно на открытых и закрытых площадках. Для корректировки микроклимата дополнительно устанавливают панели управления.

Что входит в состав системы вентиляции офиса

Вентиляционная система офисного помещения состоит из базовых элементов, которые могут быть дополнены для большей эффективности. Рассмотрим компоненты офисных климатических систем.

Воздуховоды

Конструкция воздуховода состоит из следующих элементов:

  • трубы;
  • адаптеры;
  • решетки, распределяющие воздух;
  • диффузоры;
  • переходники.

Рекомендуется собирать воздуховоды из гофрированных гибких труб и металлических или пластиковых жестких труб. Такое сочетание обеспечивают универсальность и подвижность конструкции. При этом гибкие материалы чаще применяют в небольших помещениях, а жесткие — в офисах с большой площадью.

Для обеспечения высокой эффективности оборудования, важно правильно сбалансировать его рабочие параметры — мощность, давление, сопротивление сети, диаметр. Рекомендуемая скорость движения воздуха для офисного помещения составляет 4мс/час.

Воздушные клапаны

Клапаны потока воздуха предотвращают задувание ветра, если выключится вентиляционная система. Чтобы было удобнее регулировать параметры, их обычно подключают к электроприводам с автоматизированной  или ручной системой управления.

Распределительные решетки

Решетки забора и распределения воздуха защищают от попадания в трубы грязи, насекомых, грызунов, атмосферных осадков. Их устанавливают в местах притока свежего воздуха с улицы. Решетки бывают металлическими и пластиковыми.

Калорифер

Если на улице слишком жарко или холодно, то поступающий с нее приточный воздух проходит через калорифер — канальный охладитель или нагреватель. Такие устройства работают за счет хладагента на водной основе и электричества.

В последнем случае они имеют следующие преимущества:

  • простое автоматическое управление;
  • профилактика замерзания техники;
  • несложный монтаж;
  • понятное обслуживание.

Единственным минусом электрических калориферов является высокая цена. В сравнении с ними водяные приборы более дешевые, но их эксплуатация сложнее. Они работают только при температуре от 70 °С до 95 °С. Водяные калориферы могут обмерзать и нуждаются в особом обслуживании. Но при правильной настройке и грамотной эксплуатации они хорошо справляются со своими задачами и позволяют сэкономить.

Фильтр воздуха

Кондиционеры охлаждают воздух в замкнутом помещении, не улучшая его качество. Фильтры предназначены для очищения воздуха от пыли и загрязнений, бактерий и вирусов, токсинов, аллергенов, плесени. Свежие воздушные массы, поступающие с улицы, очищаются во встроенных в приточную вентиляцию канальных установках. Фильтры нужно регулярно чистить или заменять для продления эксплуатационного срока системы.

Глушители шума

Такие элементы снижают уровень рабочего шума от эксплуатации вентиляционной системы. Комфорт сотрудников является ее главной задачей, поэтому установка шумоглушителей является обязательной. Их монтируют сразу после вентиляторов. В качестве наполнителя применяют стекловолокно или минеральную вату.

Вентилятор

Вентиляторы являются ключевыми элементами любой климатической системы. Они бывают радиальными и осевыми. Выбор зависит от производительности, давления, рабочей мощности, уровня производственного шума.

Вентиляторы осевой конфигурации имеют высокую эффективность и производительность, но низкое давление на выходе. Для сложных и мощных конструкций рекомендуются устройства радиального типа.

Автоматика

Автоматическое управление упрощает эксплуатацию вентсистемы. Обычно автоматику монтируют в электрическом щитке.

Ее основной функционал состоит в контроле системы, защите от замерзания, запуске калориферов и вентиляторов. Также она сигнализирует о необходимости очищения или замены фильтров.

Диффузор

Диффузоры устанавливают на выходах воздуховодов в помещение. Они распределяют поступающий приточный воздух. Так как диффузоры монтируют внутри офиса, важно подобрать стильные и лаконичные устройства, которые не испортят вид интерьера.

Особенности проектирования офисной вентиляции

Все особенности выбора и проектирования вентсистем в офисах регламентированы нормами действующих СНиПов. Они предусматривают обязательных следующих параметров:

  • размещение вентиляционных каналов;
  • особенности конфигурации офисного помещения;
  • расположение кондиционеров;
  • оптимальная рабочая мощность;
  • необходимость отведения конденсата, подключения водоснабжения.

Для организации надежной, эффективной системы важно учитывать воздухообмен, диаметр сечения воздуховодов, тепловые потери помещения. Также необходимо предусмотреть потери давления в системе.

Монтаж производится только после выполнения всех базовых расчетов, завершения проектирования и подготовки документов. Итоговый проект представляет собой комплекс документации, которая включает общие и детальные сведения о здании, планируемой вентиляции. Он содержит:

  • общие чертежи, краткая информация о вентиляционном оборудовании;
  • план с визуализацией магистралей воздуховодов, данными об их количестве, размерах;
  • диаграмму с рисунками, которые отображают визуальное размещение ветвей системы, их уклон;
  • схему системы водоснабжения. Она нужна для грамотного включения в конструкция отопительных приборов, рекуператоров, водонагревателей;
  • лист с описанием канальных зажимов системы, которые фиксируют воздуховоды;
  • спецификацию — перечень необходимого оборудования и материалов.

После завершения расчетов и создания проектов специалисты приступают к монтажу. Оборудование и материалы поставляют на объект. Затем устанавливают технику, автоматику, проводят пуско-наладочные мероприятия, тестирование системы. Готовый объект сдают заказчику, проводят обучение по эксплуатации климатического оборудования.

 Часто задаваемые вопросы

Что такое система вентиляции офиса?

Вентиляция офисного помещения представляет собой инженерную систему, обеспечивающую комфортный микроклимат. Она должна быть функциональной и эффективной, так как в офисах, административных зданиях, бизнес-центрах большое количество оргтехники, оборудования, высокая посещаемость.

Какие преимущества предоставляет вентиляция офиса?

Вентсистема офиса подает свежий воздух в помещение, очищает его, при необходимости нагревает или охлаждает. Отработанные массы отводятся на улицу, как и газы, излишнее тепло и влажность. Эффективная вентиляция обеспечивает соблюдение санитарных и гигиенических норм на рабочем месте.

Как выбрать правильную систему вентиляции для офиса?

При выборе вентиляционной системы для офисного помещения нужно учитывать численность постоянного персонала, посещаемость, требованию к температуре, влажности и другим параметрам микроклимата. Например, воздухообмен в кабинете менее интенсивный по сравнению с санузлом или коридором.

Как часто нужно проводить техническое обслуживание системы вентиляции офиса?

Плановое техническое обслуживание вентиляции в офисе нужно проводить минимум один раз в год. Если оборудование эксплуатируется в помещении с сильно загрязненным воздухом, то профилактические осмотры нужны чаще. Перечень действий, которые обязательны для выполнения при техобслуживании вентсистем, определен действующими нормативными документами.

Как рассчитывается необходимая мощность системы вентиляции для офиса?

Производительность вентиляционной системы рассчитывают по двум методикам. Первая — по кратностям циркуляции и объему  помещения. Вторая — по количеству персонала и посетителей, постоянно находящихся в здании, а также по норме расхода воздуха на одного человека.

Какие технические параметры стоит учитывать при выборе системы вентиляции для офиса?

Для выбора оптимальной вентиляции следует учитывать площадь помещения, численность персонала, степень его активности, наличие оборудования. Важными параметрами также являются необходимость фильтрации воздуха, установки рекуператора, автоматического управления.

Могут ли работники сами регулировать систему вентиляции в офисе?

Сотрудники могут справиться с текущим управлением вентсистемой. Но для более сложных манипуляций следует обратиться к квалифицированным специалистам.

Подходит ли единая система вентиляции для открытого и закрытого офисного пространства?

Нет, для открытого и закрытого офисов подходят разные системы. Если в помещении много закрытых кабинетов, есть места для курения, общая система не подойдет. Потребуется установить локальное оборудование.

Как осуществляется регулярное обслуживание системы вентиляции для офиса?

При плановом обслуживании вентиляции проводят следующие работы:

  • профилактический осмотр;
  • диагностика и ремонт оборудования вентсистемы;
  • обслуживание при возникновении аварии.

Сколько времени уходит на установку системы вентиляции в офисе?

Продолжительность и этапы работ по монтажу вентиляционных систем указываются в приложении к договору на монтаж системы. Срок зависит от сложности проектирования, установки, особенностей конфигурации здания и оборудования. Фактическим окончанием работ по монтажу вентсистемы считается дата их сдачи заказчику по акту сдачи и приемки выполненных монтажных работ.
