Канальный вентилятор для круглых и прямоугольных воздуховодов: как выбрать модель

Канальный вентилятор для круглых и прямоугольных воздуховодов перемещает воздух внутри вентиляционных каналов и помогает организовать приток или удаление воздуха в помещении. Такое оборудование используют в квартирах, офисах, магазинах, ресторанах и на производственных объектах. При выборе важно учитывать не только форму канала, но и требуемый расход воздуха, сопротивление сети, уровень шума и условия эксплуатации.

Что такое канальный вентилятор и как он работает

Канальный вентилятор устанавливают внутри вентиляционного канала для подачи, удаления или перемещения воздуха. Электродвигатель вращает рабочее колесо, создавая поток, реальный расход зависит от сопротивления воздуховодов и других элементов системы. Устройство скрыто от глаз, но для обслуживания к нему нужен доступ. При выборе сначала определяют назначение системы, требуемую производительность и параметры сети, затем — конструкцию и способ монтажа.

Виды канальных вентиляторов

• Осевые. Воздух движется преимущественно вдоль оси рабочего колеса. Такие устройства применяют в системах с относительно небольшим сопротивлением, если рабочие характеристики подходят для конкретной сети.
• Центробежные. Рабочее колесо перемещает воздух от центра к периферии. Подобная конструкция используется в системах, где требуется преодолевать заметное аэродинамическое сопротивление.
• Диагональные. Сочетают особенности осевого и центробежного принципов движения воздуха. Конкретные возможности зависят от конструкции и характеристик выбранной модели.
• С регулируемой скоростью. Позволяют изменять режим работы при наличии совместимого двигателя и подходящей системы управления. Это помогает адаптировать вентиляцию к меняющейся нагрузке.

Нужна дополнительная информация?

Оставьте заявку и мы с Вами свяжемся.

Заказать

Согласен на обработку персональных данных. Согласен с политикой обработки персональных данных.

Канальные вентиляторы для круглых воздуховодов

Канальный вентилятор для круглых воздуховодов подбирают по диаметру канала, габаритам и условиям монтажа. Соединения должны быть герметичными, а переходники используют только с учетом проекта и характеристик оборудования.

Круглая форма воздуховода не гарантирует тихую работу и низкое сопротивление воздушному потоку. На эффективность вентиляции влияют длина каналов, количество поворотов и переходов, а также состояние фильтров. Поэтому при выборе вентилятора важно учитывать его способность обеспечивать необходимый расход воздуха с учетом сопротивления всей системы, а не только диаметр патрубка и максимальную производительность модели.

Канальные вентиляторы для прямоугольных воздуховодов

Канальный вентилятор для прямоугольных воздуховодов выбирают с учетом размеров и формы канала, габаритов корпуса, способа подключения и места для монтажа. Даже при одинаковой площади сечения воздух может двигаться по каналам по-разному. Скорость потока, давление и уровень шума зависят от формы и конфигурации воздуховодов, сопротивления сети и режима работы вентилятора. При установке важны надёжное крепление, герметичность соединений и доступ для обслуживания.

Чем отличаются модели для круглых и прямоугольных каналов

Для круглых и прямоугольных воздуховодов используют вентиляторы с подходящими корпусами и креплениями. Производительность, энергоэффективность и уровень шума зависят от характеристик модели и условий работы, а не от формы канала.

При выборе стоит проверить:

• Совместимость присоединительных размеров с существующими вентиляционными каналами.
• Производительность при расчетном давлении, а не только максимальный расход воздуха в свободном потоке.
• Допустимое положение при установке и направление движения воздуха.
• Уровень шума и требования к виброизоляции.
• Возможность регулирования скорости и совместимость с системой управления.
• Доступность оборудования для осмотра, очистки и ремонта.

Если сечение воздуховода не совпадает с присоединением вентилятора, используют переходники, а после их установки проверяют расчетные параметры системы. Вентилятор выбирают по требуемым параметрам вентиляции, совместимости с трассой и условиям монтажа.

Основные параметры выбора

• Производительность — показывает, какой объем воздуха вентилятор способен перемещать за единицу времени при определенном режиме работы.
• Расход воздуха — определяется назначением помещения, количеством людей, технологическими процессами и требованиями к воздухообмену.
• Давление — должно компенсировать сопротивление вентиляционной сети, включая потери на воздуховодах, поворотах, фильтрах и других элементах.
• Аэродинамическое сопротивление сети — зависит от конфигурации и размеров каналов, скорости воздушного потока, количества фасонных деталей и установленного оборудования.
• Уровень шума — оценивают с учетом назначения помещения, скорости воздуха, работы двигателя и возможной передачи вибраций на конструкции здания.
• Мощность — определяет энергопотребление вентилятора в рабочем режиме и помогает оценить затраты на эксплуатацию оборудования.
• Размеры — должны соответствовать сечению воздуховода, габаритам монтажного пространства и требованиям к размещению креплений и сервисного доступа.
• Тип подключения — выбирают с учетом формы патрубков, параметров электропитания, способа управления и совместимости с регулятором скорости.

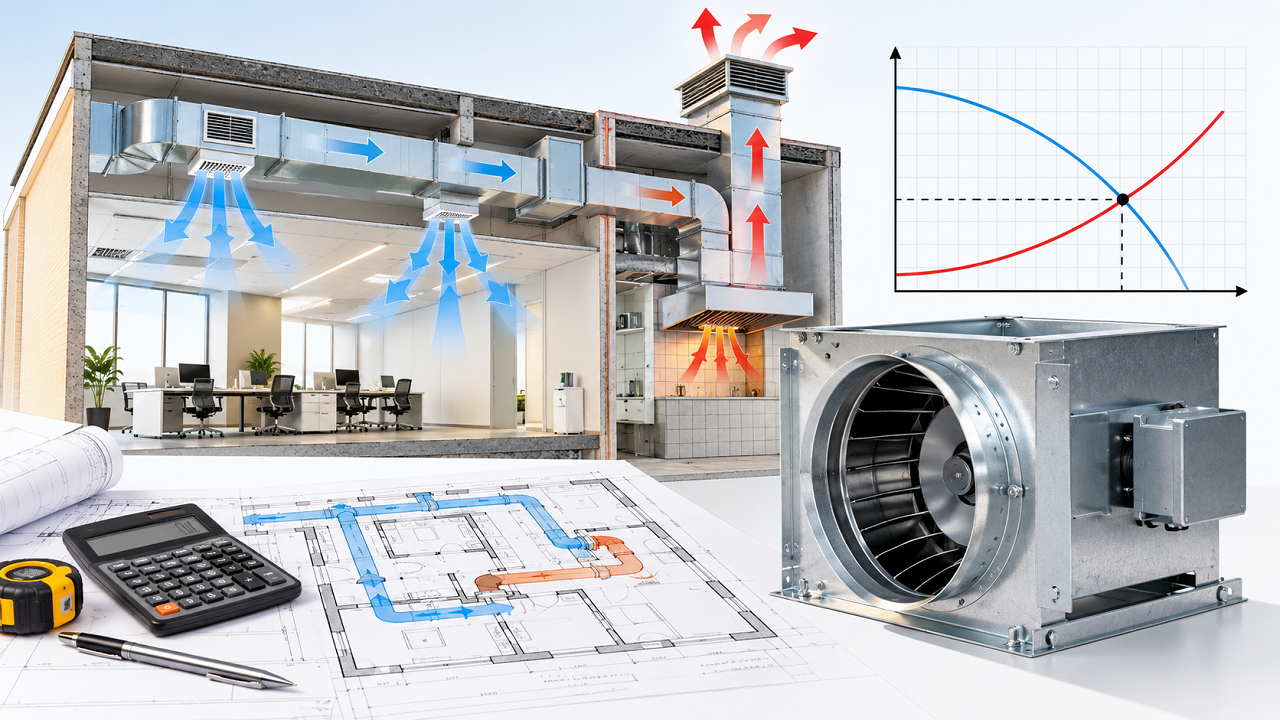

Как рассчитать требуемую производительность вентилятора

Для расчета производительности вентилятора необходимо учитывать не только объем помещения, но и параметры вентиляционной сети и условия эксплуатации.

Сначала собирают исходные данные:

• назначение помещения и требуемый режим вентиляции;
• объем помещения, число людей и характер использования;
• требования к удалению влаги, запахов, тепла или других загрязнений;
• длину, размеры и конфигурацию воздуховодов;
• количество поворотов, переходов, решеток, фильтров и клапанов;
• характеристики остальных элементов вентиляционной системы;
• допустимые ограничения по шуму, энергопотреблению и монтажному пространству.

На основе этих данных определяют требуемый расход воздуха, рассчитывают потери давления и находят рабочую точку вентилятора, в которой его характеристики соответствуют сопротивлению сети.

Такой подход помогает подобрать оборудование, которое обеспечит необходимый воздухообмен без избыточного шума и неоправданного энергопотребления.

Материалы корпуса, условия эксплуатации и особенности среды

Материал корпуса и исполнение вентилятора выбирают с учетом температуры, влажности, состава воздуха и места установки. Нужно проверить наличие конденсата, пыли и химически активных веществ, а также убедиться, что модель подходит для удаления загрязненного воздуха. Для горячего, жиросодержащего или потенциально взрывоопасного воздуха обычный вентилятор допустим только при прямом подтверждении производителя. Окончательное решение принимают по проектным условиям и технической документации.

Монтаж канального вентилятора: расположение, направление потока, доступ для обслуживания, виброизоляция и подключение

Монтаж канального вентилятора выполняют с учетом схемы вентиляции, инструкции производителя и доступного пространства. До начала работ проверяют размеры оборудования, направление потока, способ крепления и расположение электрических соединений.

Основные правила установки:

1. Выбрать участок, соответствующий требованиям производителя. Необходимо учитывать допустимое положение устройства и конфигурацию воздуховодов рядом с ним.
2. Проверить направление воздушного потока. Стрелка на корпусе, если она предусмотрена, должна соответствовать проектной схеме.
3. Обеспечить надежное крепление. Вес оборудования и нагрузка от присоединенных каналов не должны приводить к деформации корпуса или соединений.
4. Предусмотреть виброизоляцию. Вибрация может передаваться на строительные конструкции и воздуховоды, поэтому способ крепления выбирают с учетом конструкции установки.
5. Обеспечить герметичность стыков. Неплотные соединения вызывают утечки воздуха и могут ухудшать фактические показатели системы.
6. Оставить доступ для обслуживания. Двигатель, крепеж и электрические элементы должны быть доступны для предусмотренных производителем проверок.
7. Выполнить подключение вентилятора к электросети по технической документации. Защитные устройства и средства управления подбирают с учетом параметров конкретной модели.
8. Проверить работу после установки. Контролируют направление потока, посторонние шумы, вибрацию и соответствие фактических параметров расчетным значениям.

Перед запуском нужно убедиться, что внутри канала нет посторонних предметов, крепления надежны, а все необходимые защитные элементы установлены. Если система оснащена автоматикой, проверяют ее работу в предусмотренных режимах.

Нужна дополнительная информация?

Оставьте заявку и мы с Вами свяжемся.

Заказать

Согласен на обработку персональных данных. Согласен с политикой обработки персональных данных.

Типичные ошибки при выборе и установке

Распространенные ошибки:

• Выбор только по площади помещения. Без учета назначения комнаты, требуемого воздухообмена и сопротивления сети нельзя определить подходящую модель.
• Ориентация на максимальный расход в каталоге. Это значение не гарантирует нужную производительность после подключения воздуховодов и других компонентов.
• Игнорирование потерь давления. Фильтры, повороты, клапаны и решетки могут заметно влиять на рабочую точку.
• Несовпадение типоразмеров. Попытка соединить вентилятор с каналом без подходящих переходов может осложнить монтаж и изменить аэродинамические условия.
• Недостаточное внимание к шуму. Даже подходящая по производительности модель может оказаться неудачной для помещения, где важен акустический комфорт.
• Отсутствие виброизоляции и надежного крепления. Это повышает вероятность передачи вибраций на конструкции здания.
• Монтаж без доступа к оборудованию. Если невозможно осмотреть и очистить устройство, дальнейшее обслуживание становится сложнее.
• Несоответствие условиям эксплуатации. Оборудование, не рассчитанное на конкретную температуру, влажность или состав воздуха, может работать нестабильно.
• Подключение без учета инструкции. Несоблюдение требований производителя и электробезопасности создает риск повреждения оборудования и опасных ситуаций.

Обслуживание и диагностика неисправностей

Регулярное обслуживание помогает поддерживать производительность шумоглушителя и выявлять загрязнения, повреждения корпуса, ослабление креплений и нарушения герметичности. Перед осмотром оборудование отключают от электропитания, а очистку выполняют по инструкции производителя с учетом условий эксплуатации.

Некоторые признаки помогают определить возможную причину неисправности:

• Снижение расхода воздуха может быть связано с загрязнением фильтров, перекрытием каналов, утечками или изменением сопротивления сети.
• Повышенный шум иногда возникает из-за загрязнения рабочего колеса, ослабления креплений, вибрации или неподходящего режима работы.
• Сильная вибрация может указывать на нарушение крепления, дисбаланс вращающихся частей или передачу колебаний на строительные конструкции.
• Перегрев двигателя требует проверки условий работы, электрического подключения и соответствия нагрузки техническим требованиям.
• Нестабильная работа может быть связана с неисправностью двигателя, регулятора или системы управления.

При необычном шуме, перегреве или запахе гари остановите вентилятор и проверьте его по инструкции, а электрические неисправности и вращающиеся узлы доверьте специалистам.

Заключение: краткий алгоритм выбора подходящей модели

Чтобы понять, как выбрать канальный вентилятор для конкретного объекта, последовательно выполните несколько действий:

1. Определите назначение вентиляции и требуемый расход воздуха.
2. Изучите конфигурацию сети, размеры каналов и сопротивление ее элементов.
3. Рассчитайте потери давления и определите требуемую рабочую точку.
4. Подберите тип вентилятора и проверьте его характеристики в расчетном режиме.
5. Сопоставьте размеры, тип подключения, уровень шума, мощность и условия эксплуатации.
6. Убедитесь, что монтаж можно выполнить с надежным креплением, виброизоляцией и доступом для обслуживания.
7. После установки проверьте работу оборудования и фактические параметры вентиляции.

Такой порядок помогает выбрать модель не только по форме воздуховода, но и по реальным условиям работы системы.

Вопрос-ответ

Чем отличается канальный вентилятор для круглого воздуховода от модели для прямоугольного?

Модели отличаются формой корпуса и присоединительными размерами, а производительность и давление зависят от характеристик конкретного устройства.

Как определить необходимую производительность канального вентилятора?

Производительность рассчитывают с учетом назначения помещения, требуемого воздухообмена и сопротивления вентиляционной сети.

Можно ли установить вентилятор для круглого канала в прямоугольный воздуховод?

Да, при наличии подходящего переходного элемента и соблюдении требований к герметичности, монтажу и аэродинамическому сопротивлению.

Как выбрать канальный вентилятор, чтобы он работал тихо?

Выбирайте модель с подходящими аэродинамическими характеристиками и при необходимости используйте виброизоляцию, надежное крепление и шумоглушители.

Что важнее при выборе канального вентилятора: производительность или давление?

Оба параметра важны, поэтому вентилятор подбирают по рабочей точке с учетом требуемого расхода воздуха и сопротивления сети.

Где лучше устанавливать канальный вентилятор в системе вентиляции?

Вентилятор устанавливают в предусмотренном проектом месте с учетом направления потока, надежности крепления, требований производителя и доступа для обслуживания.

Как часто нужно обслуживать канальный вентилятор?

Периодичность обслуживания зависит от рекомендаций производителя, интенсивности эксплуатации и загрязненности воздуха, а при появлении шума, вибрации или снижении производительности требуется внеплановая проверка.
